Voici une explication pour raccorder un store banne motorisé 230 V (moteur “basique” avec 4 fils) à un automatisme domotique du commerce, tout en remplaçant l’interrupteur mural. L’explication est sensiblement la même pour un volet roulant. La domotique couplée à votre store banne est un atout pour faire baisser la température en intérieur. Vous gagnez en confort sans contrainte puisque votre centrale domotique gère le tout !
⚠️ Sécurité d’abord
Coupez le courant au tableau (disjoncteur + vérification d’absence de tension). Respectez la norme en vigueur (différentiel 30 mA, protection adaptée). Si vous avez un doute, faites intervenir un électricien.
Reconnaître les 4 fils du moteur du store
Un moteur de store “classique” a généralement :
- Bleu = Neutre (N) → toujours alimenté.
- Vert/Jaune = Terre (PE) → sécurité.
- Marron = Phase “Montée” (L↑) → 230 V quand on veut remonter.
- Noir = Phase “Descente” (L↓) → 230 V quand on veut descendre.
(Les couleurs L↑/L↓ peuvent varier : fiez-vous au schéma du moteur et au sens d’enroulement de la toile.)
Principe électrique : on laisse N et Terre permanents au moteur, et on envoie la phase soit sur L↑, soit sur L↓ (jamais les deux en même temps). Les fins de course sont dans le moteur.
Le rôle de l’interrupteur “volet/store”
Votre interrupteur actuel est un inverseur montée/descente (à maintien) qui envoie la phase sur L↑ ou L↓. On parle “interrupteur volet” parce que, côté électricité, un store banne filaire et un volet roulant filaire se pilotent exactement de la même façon. Les fabricants et les modules domotiques parlent souvent de “interrupteur volet” ou “module volet” pour désigner tout ce qui pilote un moteur montée/descente… y compris un store banne.
Pour la domotique, il faut un module “volet roulant / store” qui sait :
- Piloter deux sorties (montée et descente) en 230 V avec interverrouillage (le module empêche d’alimenter les deux sens en même temps).
- Lire les appuis de votre interrupteur (bornes “S1/S2”) pour conserver le contrôle manuel si votre module a une sortie interrupteur.
Ces modules existent en Wi-Fi, Zigbee, Z-Wave, Smart Life App, etc., au format encastré (derrière l’interrupteur) ou rail DIN (dans le tableau).
Raccordement type (cas le plus courant)
Ce qu’on raccorde
- Alimentation module : Phase (L) + Neutre (N).
- Sorties du module : L↑ → fil “montée” du moteur ; L↓ → fil “descente” du moteur.
- Neutre et Terre du moteur : reliés directement au N et Terre du circuit.
- Interrupteur : ses deux boutons vont sur S1 (montée) et S2 (descente) du module ; un commun (phase faible signal) suivant le module.
À retenir
- Jamais relier L↑ et L↓ ensemble.
- Le module “store” gère l’interverrouillage automatiquement.
- Conservez l’ordre des fils d’origine (notez-les avant dépose !).
Trois façons d’intégrer la domotique
A) Remplacer l’interrupteur par un interrupteur “domotique store » connecté
On dépose l’ancien, on pose un interrupteur connecté (qui intègre déjà le module).
Avantage : propre et compact. Inconvénient : choix de finitions limitées.
B) Garder l’interrupteur et ajouter un module encastré
Le module se loge derrière l’interrupteur dans la boîte d’encastrement.
On câble L/N, L↑/L↓ vers le moteur, et S1/S2 vers l’interrupteur existant.
Avantage : on garde l’esthétique actuelle. Vérifier la profondeur de la boîte.
C) Installer un module rail DIN au tableau
On place un contrôleur “volet” au tableau (ou coffret technique) et on y ramène les fils.
Pratique si l’encastrement mural est étroit ou si vous centralisez plusieurs stores.
Paramétrages utiles dans l’app domotique
- Calibration des temps (montée/descente) pour que l’app sache où en est le store.
- Inversion du sens si ↑/↓ sont inversés (option logicielle).
- Limites de course : restent dans le moteur (ne touchez pas si déjà réglées).
- Automatisations : scènes (soleil/vent/pluie), blocage sécurité (ex. vent fort), programmation horaire.
Astuces et bonnes pratiques
- Boîte profonde (≥50 mm) ou entretoise si vous ajoutez un module derrière l’interrupteur.
- Utiliser des dominos/Wago adaptés et dénuder proprement.
- Étiqueter L↑ et L↓ au tableau pour les interventions futures.
- Si votre moteur est radio (sans fils de commande), cette page ne s’applique pas : il faudra un récepteur radio compatible ou remplacer par un moteur filaire.
En résumé
- Identifiez N, Terre, L↑, L↓ du moteur.
- Choisissez un module “volet/store” (interverrouillage, 2 sorties).
- Alimentez le module (L/N), connectez L↑/L↓ au moteur, laissez N/Terre directs au moteur.
- Branchez l’interrupteur sur S1/S2 du module pour garder le contrôle manuel.
- Rétablissez le courant, calibrez, testez ↑ puis ↓.

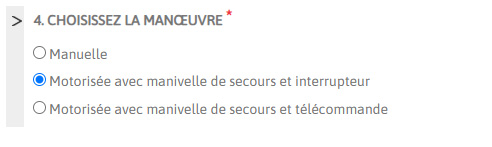

Si votre moteur est radio (sans fils de commande), cette page ne s’applique pas : il faudra un récepteur radio compatible ou remplacer par un moteur filaire. Si vous envisagez de domotiser votre store banne, choisissez une manoeuvre à interrupteur au moment de la configuration de votre store banne coffre intégral Eole par exemple.
Cette page est une aide à la compréhension de la domotique pour un store banne, il est quand même essentiel de se référer à la notice du module domotique choisi.
